当我们用智能手机运行AI大模型生成创意图片，或是录制一整部4K超高清视频，抑或是在车载系统中快速加载高精度导航地图与实时路况数据……这些日益丰富的智能体验背后，除了性能强劲的CPU与GPU，还有一位不可或缺的“数据搬运工”，那就是高速闪存。在移动存储领域，UFS一直扮演着关键角色配资炒股指南，它的每一次迭代都直接决定着智能设备的数据吞吐上限，推动设备体验的边界拓展。近期，JEDEC固态技术协会宣布UFS 5.0标准进入最终冲刺阶段，即将正式落地。新一代存储标准的问世，不仅意味着移动存储速度将迎来新的突破，更将为端侧AI、智能汽车等新兴场景提供核心支撑。那么，UFS 5.0究竟带来了哪些颠覆性升级？它将如何重塑我们对智能设备存储性能的认知？让我们一同走进这一存储技术的进化之旅。
作为全球半导体产业的核心标准制定机构，JEDEC的每一次动向都牵动着全行业的神经。此次即将正式发布的UFS 5.0标准，基于MIPI联盟最新的M-PHY 6.0与UniPro 3.0底层协议构建，核心目标是解决当前UFS 4.0在应对端侧AI推理、8K视频录制等高频高负载场景时的带宽瓶颈，同时兼顾功耗控制与兼容性。（由于UFS 5.0的正式标准还未发布，所以目前在JEDEC官网的标准文档类目中还没有相关信息，感兴趣的读者可持续关注官网上的更新。(www.jedec.org/standards-documents）
在深入解读UFS 5.0之前，我们不妨先回顾一下UFS标准的发展历程。从早期的存储“拥堵时代”到如今的高速传输时代，UFS的演进始终紧跟智能设备的功能升级需求，每一代标准都在速率、能效与可靠性上实现了关键突破，逐步构建起适配移动生态的高性能存储体系。
UFS发展历程：从告别拥堵到适配智能
UFS（Universal Flash Storage，通用闪存存储）是专为移动设备打造的高性能串行存储标准，其诞生的主要原因是用来替代传统的eMMC存储。在智能手机普及初期，eMMC是市场的绝对主流，但它采用半双工传输模式，数据读写无法同时进行，就像单车道公路一样，容易出现数据拥堵。随着智能手机的快速发展，高清拍摄、大型手游等需求激增，eMMC的性能短板越来越突出，所以UFS标准应运而生。

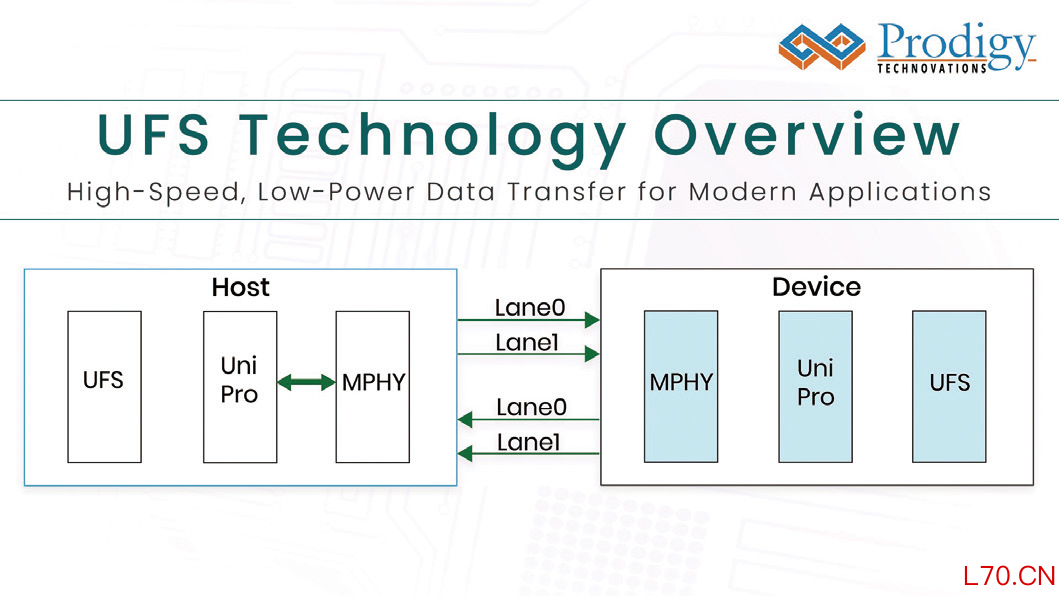

▲UFS技术架构图，通过UniPro协议层和M-PHY物理层实现了高速双向数据通道。
UFS 1.0作为初始版本，于2011年推出。这一代标准基于MIPI M-PHY物理层技术，采用Unipro协议实现主机控制器与存储设备的通信，支持全双工数据传输和命令队列功能，允许读写操作同时进行。虽然初期性能提升有限，但UFS 1.0确立了串行传输的核心架构，为后续升级奠定了基础。
UFS 2.0于2013年发布，采用串行接口和全双工模式，支持同时进行读写操作。这种设计显著提升了数据传输效率，理论带宽根据配置可达5.8Gb/s（约725MB/s）（HS-G2，双通道）或11.6Gb/s（约1450MB/s）（HS-G3，双通道），实际应用中顺序读取速度通常在500MB/s左右，超过eMMC 5.1不少。2016年发布的UFS 2.1标准作为小幅升级版本，在功能进行了补强—支持固件升级，提供设备健康管理，同时增强了安全性。

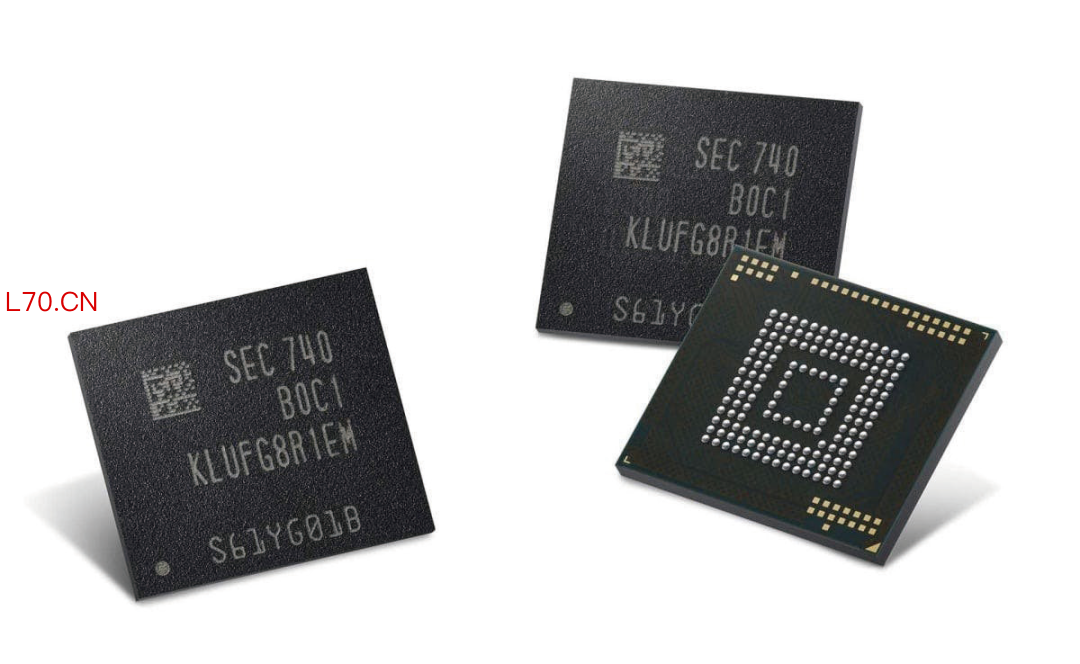

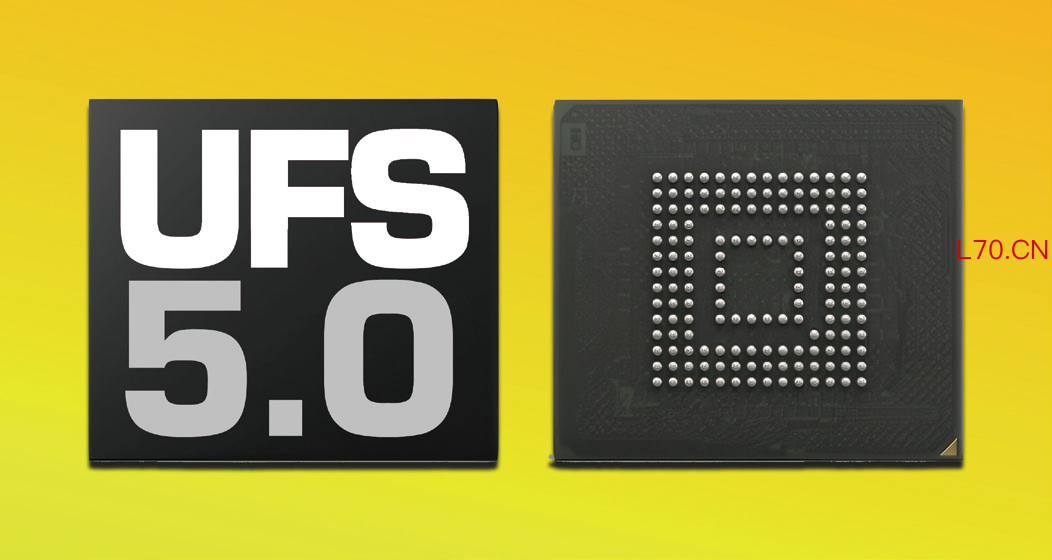

▲典型的UFS闪存芯片外观及引脚细节
2018年，UFS 3.0标准正式亮相，这是UFS发展史上的重要里程碑。它采用M-PHY v4.1物理层规范和UniPro v1.8传输层规范，从而将单通道的传输速率提升至11.6Gb/s，双通道接口总带宽最高可达23.2Gb/s（约2.9GB/s），是UFS 2.1（HS-G3）速度的两倍。同时，它支持更先进的NAND闪存介质，同时功耗较UFS 2.1降低30%，为提升存储密度和能效奠定了基础。UFS 3.0的推出恰逢5G手机爆发期，高速存储与5G网络的协同，让4K视频录制、云端数据同步等高频场景的体验大幅提升。后续的UFS 3.1新增了Write Booster写入加速、Deep Sleep深度睡眠等功能，进一步优化了写入性能与待机功耗，成为5G时代旗舰机的标配存储方案。

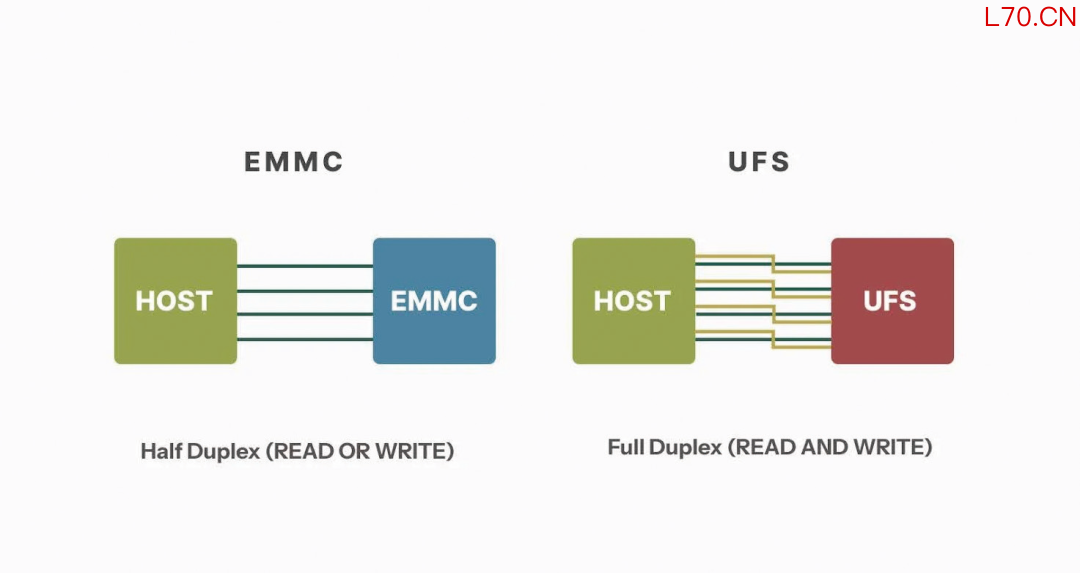

▲UFS与eMMC存储架构对比示意图，展现了全双工与半双工工作模式的核心差异。
2022年，JEDEC发布UFS 4.0，采用MIPI M-PHY 5.0和UniPro 2.0接口，其理论顺序读取速度可达4200MB/s，顺序写入速度最高约2800MB/s，带宽较前代UFS 3.1提升约一倍。在提供更强性能的同时，其效率提高约45%，功耗管理更智能，延长电池续航。此外，多循环队列（Multi-Circular Queue）、重放保护内存块（RPMB）等特性的引入，进一步优化了指令处理效率与安全性。
▲通过彩色的速度流线展现了UFS从2.2、3.0到4.0版本迭代所带来的带宽与性能提升
回望UFS的发展轨迹，我们能清晰地看到“需求驱动升级”的核心逻辑。从最初解决eMMC的拥堵问题，到适配4G、5G网络的高速传输需求，再到应对AI与智能汽车的极高性能要求，UFS的每一次迭代都保持着与智能设备功能进化的同步。如今，面对端侧AI与新兴智能场景的爆发式需求，UFS 5.0将如何实现突破，为下一代智能设备注入新动能？
TIPS：MIPI联盟是个怎样的组织？
在以往的技术文章中，我们曾科普过JEDEC固态技术协会的概况，那么文中提到的MIPI联盟又是一个什么组织呢？MIPI联盟（Mobile Industry Processor Interface，移动产业处理器接口）成立于2003年，由ARM、诺基亚、ST和TI等科技巨头联合发起，旨在解决移动设备内部接口标准化的问题。最初，MIPI联盟的目标是为手机内部的摄像头、显示屏和射频等接口制定统一标准，减少设计复杂度，提升设备兼容性。随着移动设备的发展，MIPI标准也不断扩展，从最初的手机接口，逐渐延伸到汽车电子、物联网等领域。如今，MIPI联盟已在全球拥有超过375家成员企业，涵盖手机制造商、半导体厂商、汽车OEM及一级供应商、测试设备公司等，形成了一个庞大的生态系统。
UFS 5.0：从底层协议到核心特性全面革新
从目前已经披露的UFS 5.0相关内容来看，该标准从底层协议到核心架构都有着系统性革新，具体方法是通过速率翻倍、能效优化和可靠性增强等多方面的升级，构建起适配下一代智能场景的存储解决方案。接下来，我们将从核心技术出发，详细解读UFS 5.0的关键突破。
底层协议升级：M-PHY 6.0驱动速率翻倍
在前面UFS发展历程的回顾中，我们了解到UFS依赖于两个关键的协议—M-PHY和UniPro。前者定义物理层规范，规定电气特性和信号行为，后者通过其通信协议层管理高速数据传输。UFS 4.0采用的是M-PHY 5.0和UniPro 2.0，而UFS 5.0则升级到最新的M-PHY 6.0和UniPro 3.0。这些变化带来了更高的带宽、更低的延迟和更强的系统效率，从而实现了更快、更可靠的数据访问。

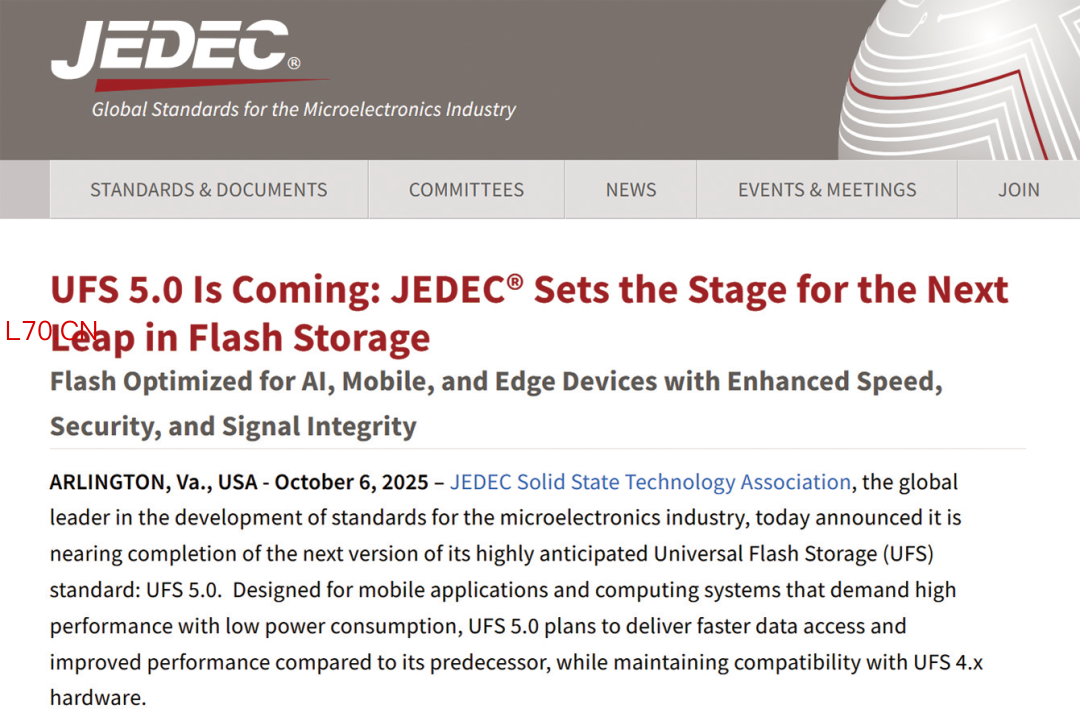

▲JEDEC于2025年10月6日宣布新一代UFS 5.0标准即将登场
在大家最关心的数据传输速率方面，由于M-PHY 6.0新增了“高速第六档”（HS-G6）传输模式，将单通道数据速率提升至46.6Gb/s，较UFS 4.0采用的M-PHY 5.0（单通道23.2Gb/s）实现翻倍。

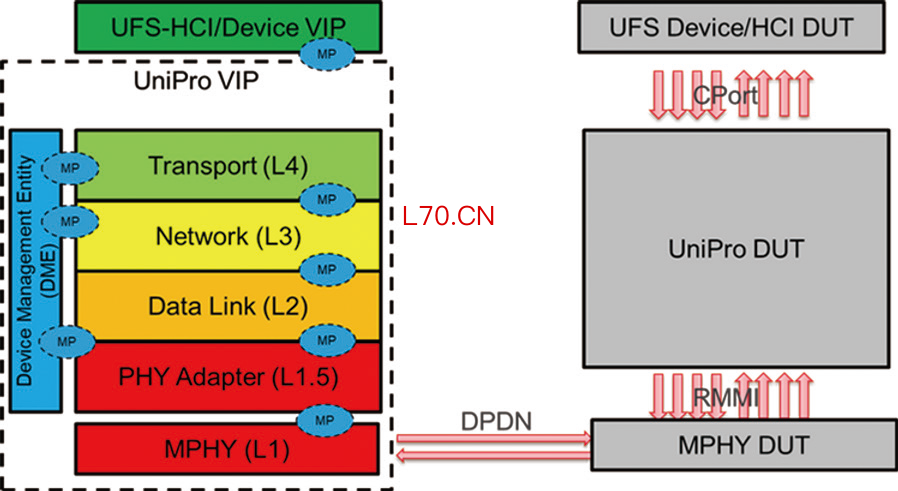

▲M-PHY+UniPro与JEDEC定义的UFS应用层协议搭配使用
在通道配置上，UFS 5.0延续了双通道设计，通过两个M-PHY通道的并行工作，最终实现最高10.8GB/s的连续读写速率。这一速率意味着什么？我们可以用实际场景来直观感受：一部20GB的4K超高清电影，通过UFS 5.0传输仅需2秒左右；一个10GB的大型游戏安装包，几秒钟就能完成加载；即使是数百GB的AI模型参数，调取延迟也能大幅降低，让本地AI生成、实时翻译等功能的响应速度提升一个档次。

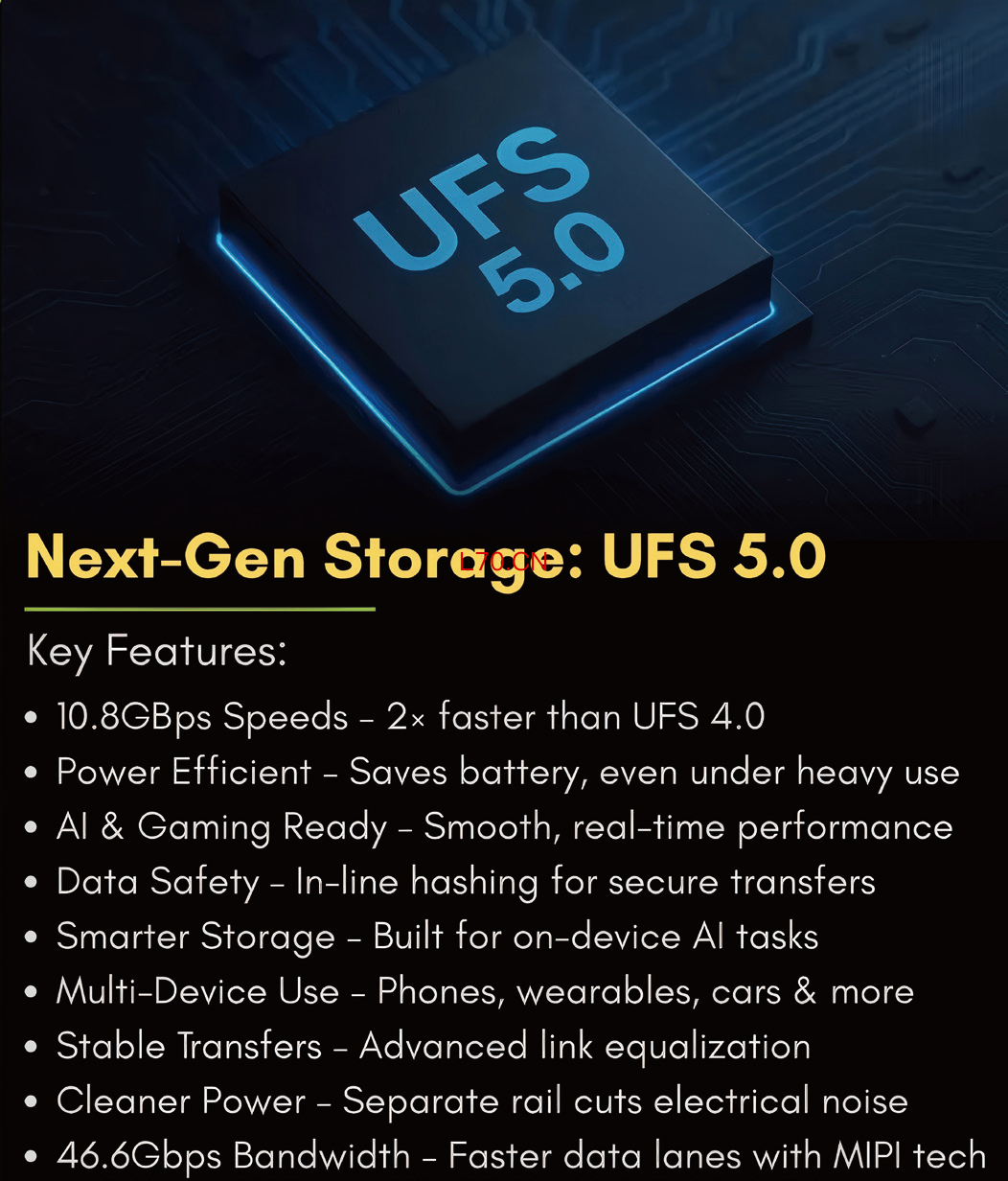

▲UFS 5.0的核心特性一览
值得注意的是，UFS 5.0在速率翻倍的同时，并未牺牲兼容性。它在物理层和协议层均兼容UFS 4.x设备，这意味着搭载UFS 5.0的设备能够与采用UFS 4.x标准的硬件协同工作，降低了厂商的升级成本，也为用户的设备过渡提供了便利。这种“性能升级+兼容保留”的设计，体现了行业标准的成熟性，能够推动UFS 5.0更快地实现产业化落地。
元股证券:ygzq.hk能效优化：高性能与低功耗的平衡之道
对于移动设备与车载系统而言，存储性能的提升不能以功耗飙升为代价。UFS 5.0在实现速率翻倍的同时，通过多重技术手段优化能效比，实现了“高性能与低功耗”的平衡。这一成果的达成，既得益于M-PHY 6.0协议的天生优势，也源于UFS 5.0对电源管理的精细化设计。
从协议层面来看，M-PHY 6.0从此前版本的8b10b编码转换为1b1b编码，可消除20%的开销，从而使有效带宽提升25%。同时它也采用了更先进的信号调制技术PAM-4，在不增加信号频率的情况下，可使每个符号的数据速率翻倍，同时降低了单位数据传输的功耗。而且，更快的传输速度使得设备能更快地切换到低功耗状态。UniPro 3.0去除了低效的低速和PWM模式，进一步提高了能效。这使得UFS 5.0在实现10.8GB/s高速传输时，功耗仍能控制在合理范围。对于智能手机而言，这意味着在享受高速存储体验的同时，电池续航不会受到明显影响。对于车载系统来说，低功耗设计能够减少车辆电源的负荷，提升能源利用效率。
在电源管理架构上，UFS 5.0引入了独特的电源轨隔离设计，将物理层与存储单元的供电线路进行分离，相当于在电路板上构建了“供电隔离带”。这一设计的核心作用是减少电源噪声干扰—在传统存储方案中，存储单元读写数据时产生的电源噪声会干扰物理层的信号传输，影响传输稳定性，而UFS 5.0的供电隔离设计能够有效规避这一问题，同时还能简化厂商的主板设计流程，降低电磁兼容性测试的难度。
可靠性增强：链路优化与数据安全双保障
随着存储在智能设备中的核心地位日益凸显，传输稳定性与数据安全性成为不可忽视的关键指标。UFS 5.0从链路优化与数据校验两个方面，全面提升了存储系统的可靠性，能够更好地适配车载、工业控制等对稳定性要求严苛的场景。
在链路稳定性方面，UFS 5.0新增了集成链路均衡（Link Equalization）技术。这一技术能够根据设备的实际工作状态，自动调节信号传输强度，实时补偿传输过程中的信号衰减。例如，折叠屏手机在长期弯折后，存储接口的信号传输可能会受到影响，而链路均衡技术能够自动检测并优化信号，确保传输稳定性不受影响。在车载环境中，高温、振动等复杂条件可能导致信号干扰，链路均衡技术也能有效提升存储系统的抗干扰能力，避免出现数据传输中断或错误。

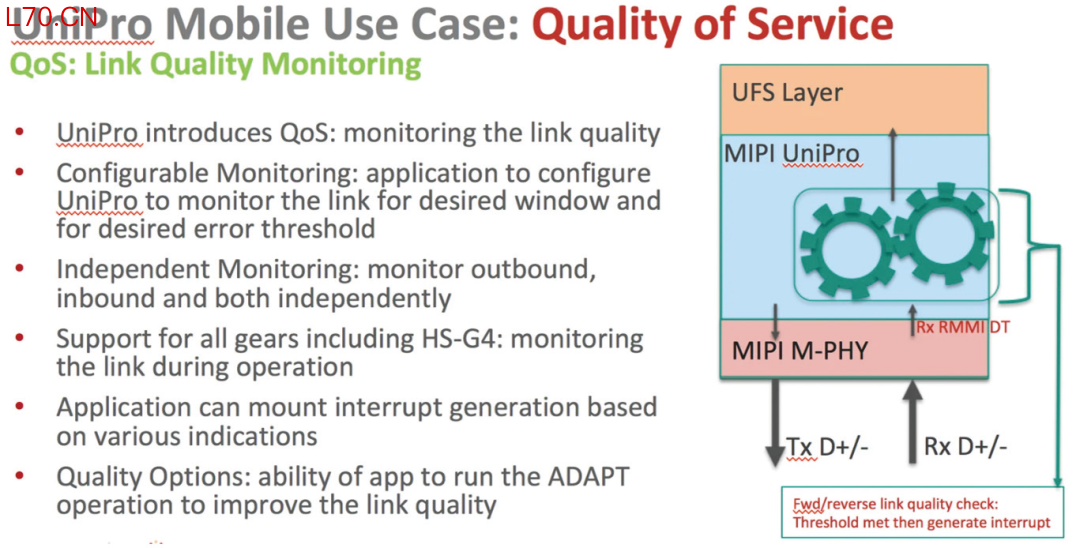

▲UniPro通过RMMI与M-PHY通信，可以独立监控前向链路和反向链路。
在数据安全方面，UFS 5.0引入了Inline Hashing（内联哈希）功能，能够在数据传输过程中实时进行哈希校验，及时发现数据传输过程中的篡改或错误，从源头保障数据完整性。这一功能对于车载系统尤为重要——自动驾驶相关的传感器数据、控制指令等如果被篡改或出现错误，可能引发严重的安全事故，而Inline Hashing功能能够为这些关键数据提供金融级的安全保障。此外，UFS 5.0还延续了前代标准的ECC纠错功能，并优化了错误检测与修复机制，进一步提升了数据存储的可靠性。
▲UFS 5.0与UFS 3.1、UFS4.0的主要规格对比图
UFS 5.0产业化进程：厂商布局与落地节奏
UFS 5.0标准即将落地，存储芯片厂商、SoC设计厂商及产业链上下游自然保持高度关注。从目前的行业动态来看，以三星、SK海力士为代表的存储巨头已率先启动技术研发与规划，而高通等SoC厂商也在推进芯片与UFS 5.0的适配工作。行业普遍预计，UFS 5.0将在2027年实现量产并搭载于终端产品，率先应用于高端旗舰手机上。
作为闪存领域的领军者，三星早在2024年发布的存储路线图中，便明确了UFS 5.0的产业化时间线，计划于2027年推出并量产基于该技术的产品，目标将存储传输速度提升至10.8GB/s，为手机端AI应用的落地提供核心支撑。为保障技术顺利落地，三星已提出将联合终端客户与处理器设计厂商，通过协同界定应用场景、开发配套技术等三方协作模式，推动UFS 5.0的标准化制定与商用落地。

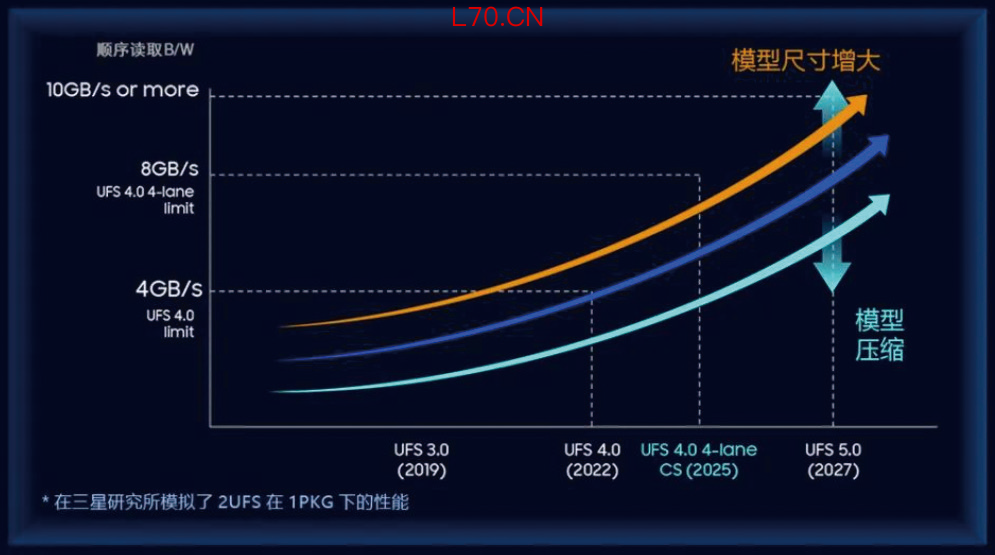

▲在三星此前发布的存储路线图中，计划于2027年推出并量产UFS 5.0的产品。
芯片厂商的同步适配则为UFS 5.0的产业化注入关键动力。从行业传言来看，高通下一代旗舰芯片——第六代骁龙8至尊版已将UFS 5.0纳入支持范围，与LPDDR6 RAM形成高速存储组合，以满足复杂AI工作负载对数据处理速度的需求。尽管该芯片预计2026年底才正式亮相，且其搭载的2nm工艺量产时间存在行业争议，但这种“存储标准与芯片技术提前协同适配”的模式，已为UFS 5.0后续进入终端市场扫清了障碍。
除三星外，SK海力士也已加入UFS 5.0的研发阵营，依托自身在321层1Tb TLC NAND等产品上积累的技术解决方案，同步推进下一代PCIe 6.0与UFS 5.0的开发工作，进一步丰富了UFS 5.0产业化的技术供给。整体来看，UFS 5.0的产业化已进入技术研发与生态适配并行的关键阶段，头部厂商的持续投入与多方协作，将推动这一新一代存储标准逐步从技术蓝图走向终端应用。
UFS 5.0落地展望：从手机到汽车的全场景渗透
结合行业发展节奏与技术特性来看，UFS 5.0有望率先在高端旗舰手机与智能汽车领域实现落地，随后逐步向中端机型、VR/AR设备和边缘计算终端等场景渗透，成为下一代智能设备的核心存储标配。
在智能手机领域，对用户来说最直观的体验提升将体现在三个方面：AI功能响应更快、多媒体处理更流畅以及游戏加载更迅速。在智能汽车领域，UFS 5.0可能成为自动驾驶系统的核心存储组件。随着2025年底国家首批L3自动驾驶准入名单的发布，自动驾驶发展有望进入快车道，在这一条件下，车辆需要同时处理摄像头、激光雷达和毫米波雷达等多传感器的实时数据，UFS 5.0的10.8GB/s高速传输速率与高可靠性，能够实现传感器数据的实时存储与快速调用，为自动驾驶算法的实时决策提供支撑。同时智能座舱的高清大屏、多任务交互等场景也将受益于UFS 5.0的高速传输能力。

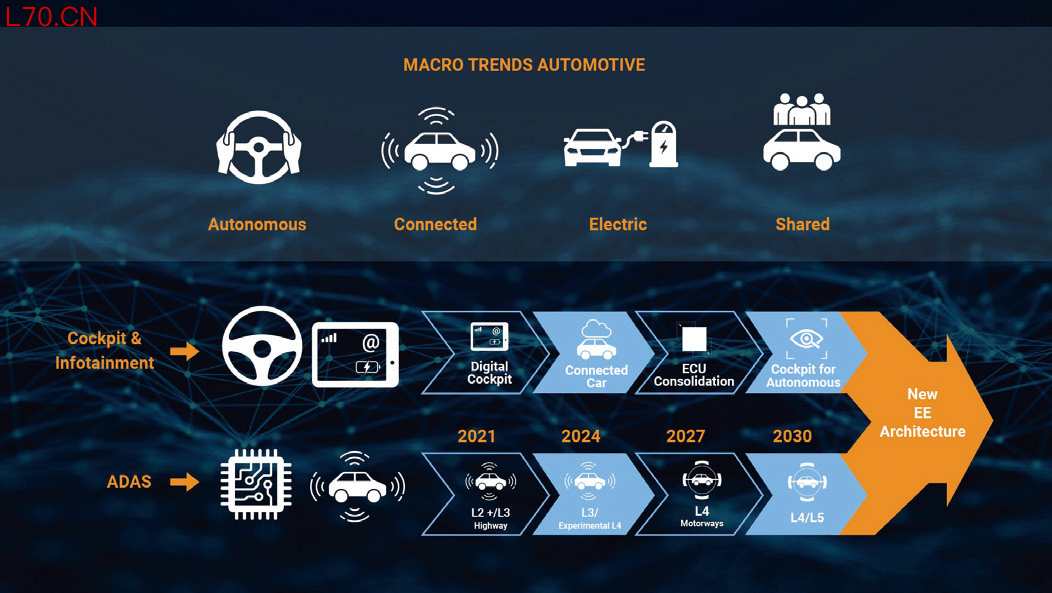

▲UFS是具备自动驾驶能力汽车的理想存储设备
在VR/AR与边缘计算领域，UFS 5.0也将发挥重要作用。VR/AR设备需要加载超高清的沉浸式场景数据，对存储带宽的需求极高，UFS 5.0能够大幅缩短场景加载时间，提升沉浸感。边缘计算终端需要实时处理本地采集的海量数据（如工业传感器数据、安防摄像头数据），UFS 5.0的高速传输与低功耗特性，能够满足边缘设备的性能与续航需求。随着这些新兴场景的快速发展，UFS 5.0的应用范围将进一步扩大，成为推动智能终端全面升级的重要支撑。
写在最后
回顾UFS标准的迭代之路，从解决早期存储拥堵的UFS 1.0，到适配5G时代的UFS 3.0/4.0，每一步升级都迎合智能设备的发展节奏。即将到来的UFS 5.0，更像是为端侧AI与智能汽车爆发期量身定制的存储方案—速率翻倍打破带宽瓶颈，能效优化平衡性能与功耗，可靠性增强适配复杂场景，这一系列升级不仅让存储不会成为智能体验的短板，更将成为驱动下一代智能终端创新的核心动力。
▲UFS 5.0将如何驱动下一代智能终端创新，让我们拭目以待。
目前，UFS 5.0标准虽尚未正式发布，但从产业链的积极布局中配资炒股指南，我们已能看到其商业化落地的清晰路径。无论是存储厂商的技术研发推进，还是芯片厂商的提前适配协同，都在为这一新一代标准的普及铺路。当然，目前UFS 5.0的标准文本仍在JEDEC的最终审定中，一些技术细节尚有调整空间。待UFS 5.0正式标准发布后，我们将结合完整信息，对其协议层特性、功耗管理机制等展开更深入的解析。
